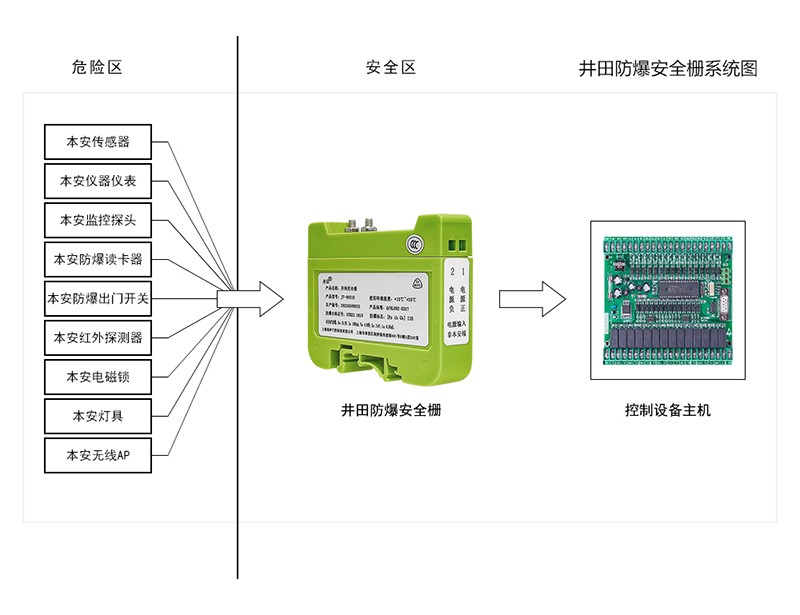

井田JT-900系列防爆安全栅是本质安全型电动仪表和电气装置的关联设备,在本质安全型防爆系统中起着安全保护作用。防爆安全栅将危险场所的一次仪表和二次仪表连接起来。在正常情况下,它不影响一次仪表和二次仪表的检测、控制功能。在故障状态下,如一次仪表短路,二次仪表的异常电压混触等,防爆安全栅将限制过载能量传入危险场所,利用其限压,限流和快速熔断电路的多种保护功能,确保危险场所的一次仪表的本质安全,达到现场设备,生产和人员的安全。
通用技术参数:
非本安端最高电压:250V
使用环境温度:+10℃~+50℃
相对湿度:10%RH~90%RH
大气压力:80Kpa~110Kpa
结构:导轨式 ABS材质机壳
外形尺寸:85mm×70mm×20mm
供电:交 / 直流回路供电
功能:信号传输低压供电
匹配信号及本安仪表
开关,接近开关,防爆门禁开关输入;
门禁维根26,维根34,通信485信号输入输出;
驱动本安阀门,指示灯的本安电源输出;
二线制,三线制变送器输入(包括HART);
电流,电压信号输入,输出;
频率热电偶,热电阻输入;
防爆门禁读卡器,防爆电锁电源输出;
认可标准及产品认证:
认可标准:
GB/T3836.1-2021爆炸性环境 第1部分:设备 通用要求
GB/T3836.4-2021爆炸性环境 第4部分:有本质安全型“i”保护的设备
产品认证:
国家级仪器仪表防爆安全监督检验站防爆认证 CCC认证 RoHS认证
工作场所要求:
防爆安全栅应安装在安全区不含爆炸性气体的环境中,不得有震动及冲击,无大电流和火花等电磁感应影响及周围环境中无强烈腐蚀的场所。
基本精度:0.1级
漏电电流:在工作状态下,漏电电流<10mA

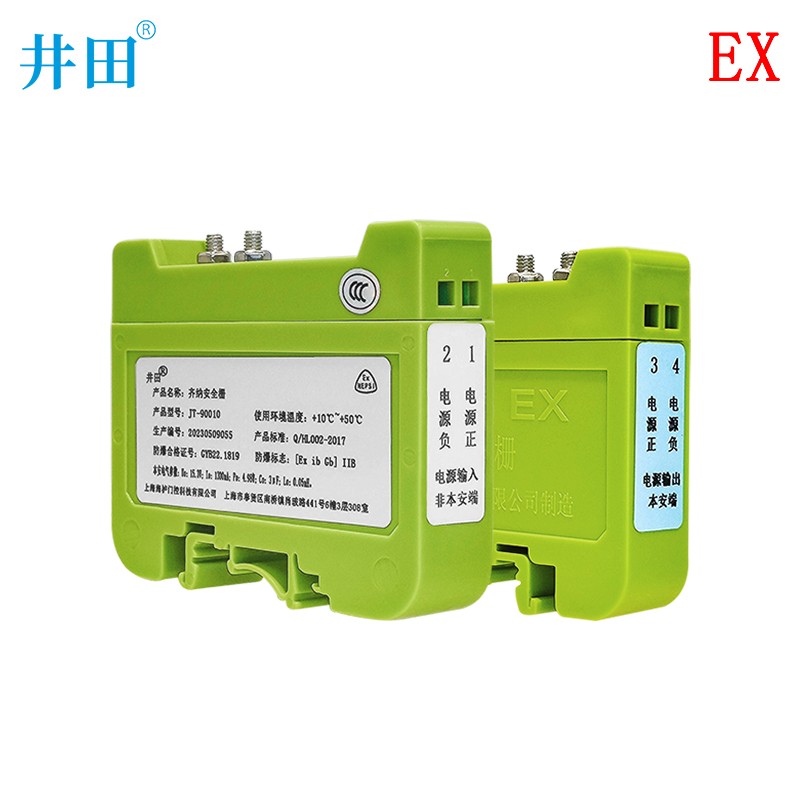

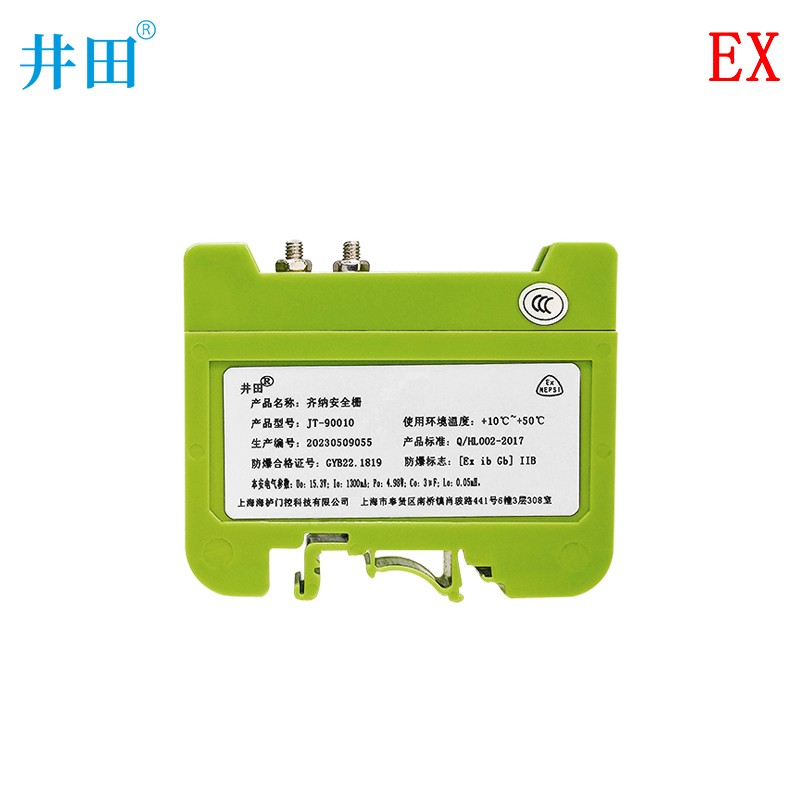

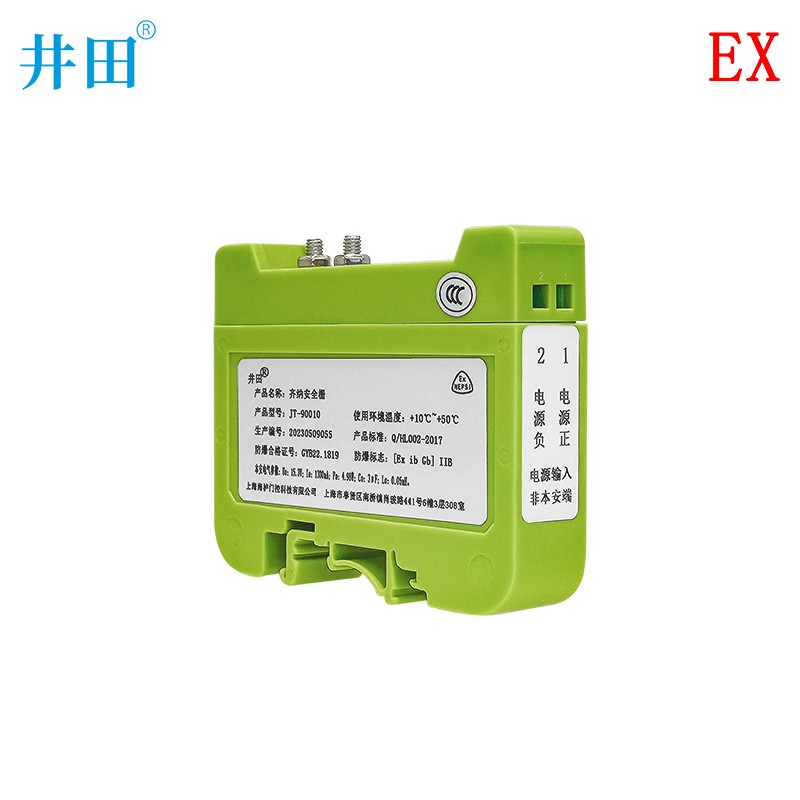

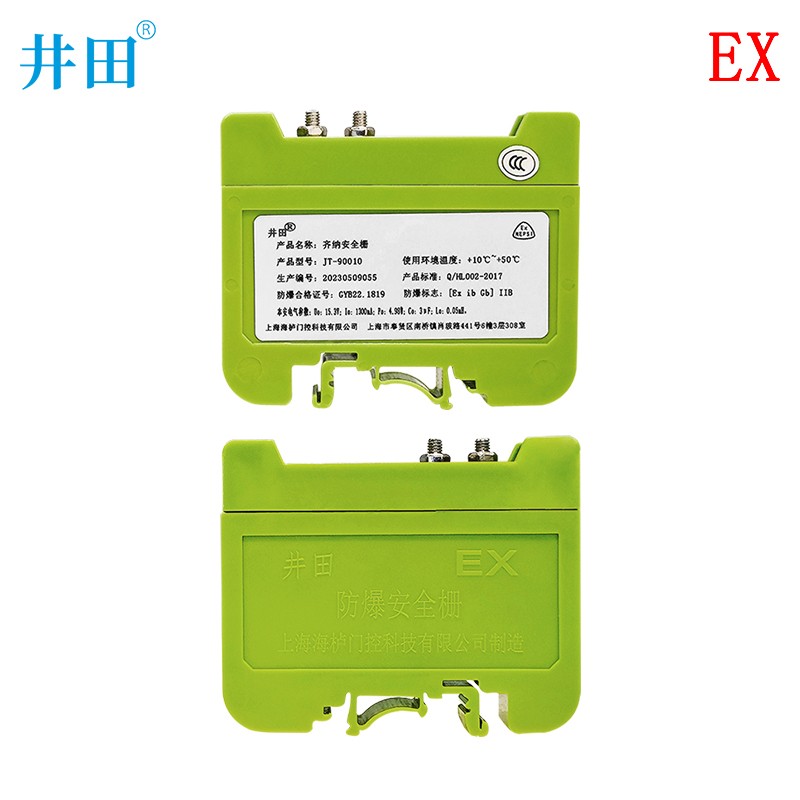

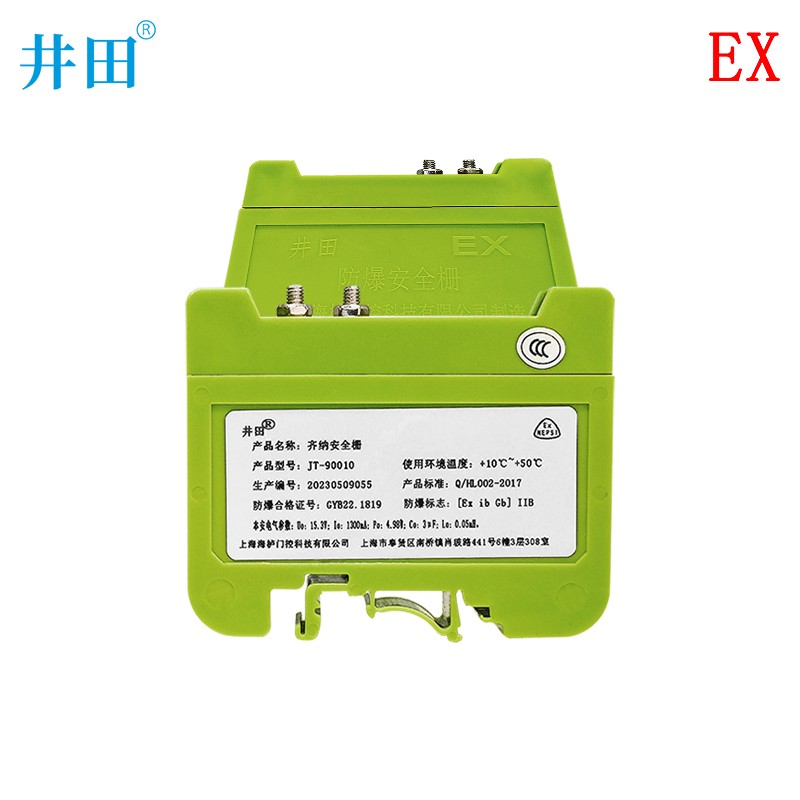

井田系列防爆安全栅 JT-90010参数: |
品 名 |
井田防爆安全栅 |
型 号 |
JT-90010 |
订货号 |
EX-M15-23 |
防爆合格证编号 |
GYB22.1819 |
防爆标志 |
[Ex ib Gb] IIC |
防爆ccc证书编号 |
2020322316003183 |
电气参数 |
Uo:15.3V;Io:1300mA;Po:4.98W;Co:3uF;Lo:0.05mH |
输入输出接口 |
1-2是输入接口;3-4是输出接口。 |
使用环境条件 |
室内,温度 +10℃~+50℃。 |
电气特性 |
限压限流 |

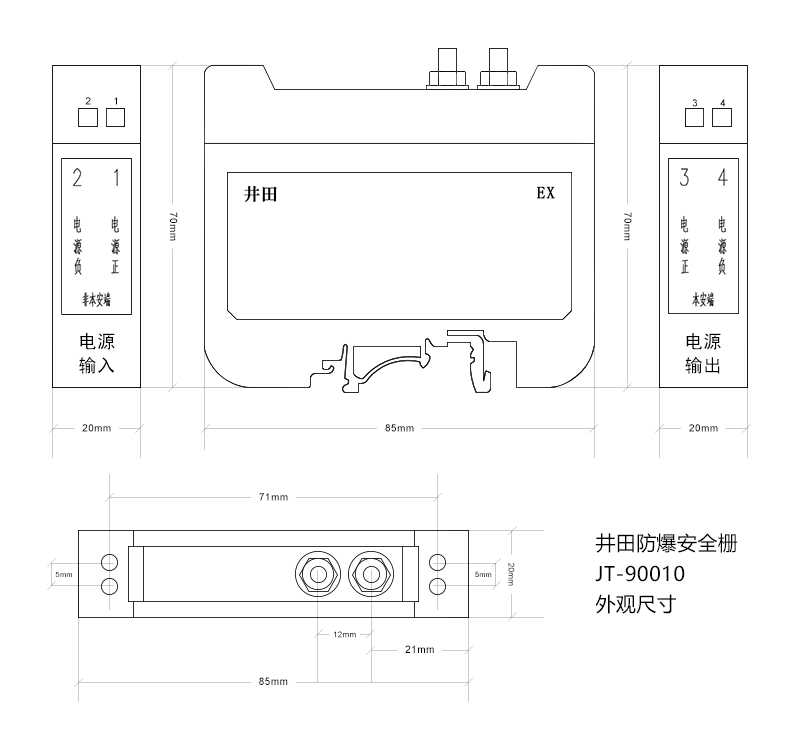

裸机尺寸 |
85*20*70(mm) |
包装尺寸 |
85.5*20.5*70.5(mm) |
产品重量 |
0.2kg |
包装方式 |
纸箱 |
生产厂家 |
上海海栌门控科技有限公司 |
地址 |
上海市徐汇区宜山路515号 |
